Varför rakhetstoleransen blir strängare när spölängden ökar

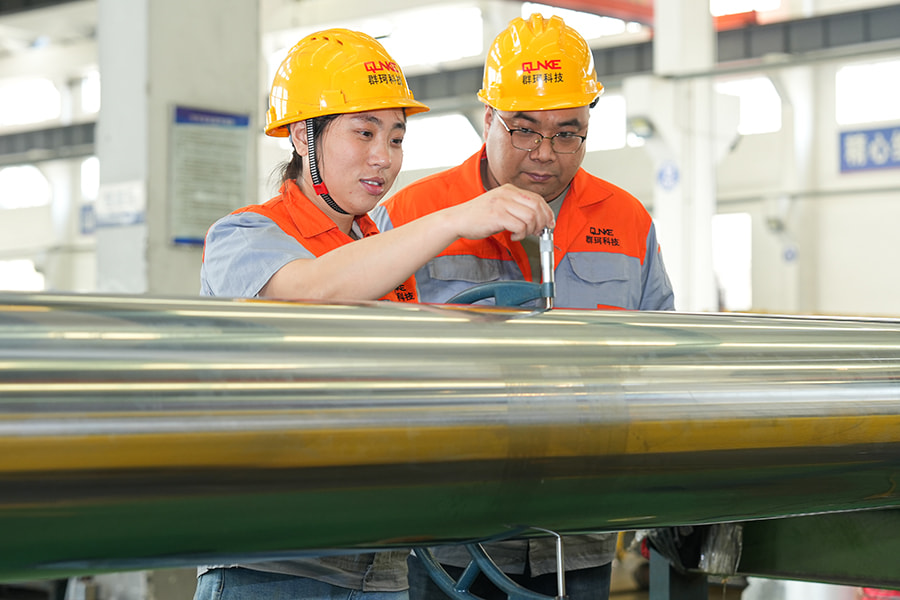

De flesta antar att rakhetstolerans är ett fast värde, men för ett extra lång hydraulisk kolvstång den måste faktiskt skala ner proportionellt när längden ökar, inte förbli konstant. Ett spö som är helt acceptabelt på 2 meter med en viss avvikelse per meter kan bli mekaniskt instabilt vid 6 eller 8 meter om samma absoluta tolerans tillämpas istället för en snävare permetersiffra. Det är därför extra långa stavar vanligtvis specificeras med rakhet uttryckt som avvikelse per längdmeter snarare än ett enda totalt antal, eftersom ett litet vinkelfel förvärrar betydligt över ett längre spann.

Blandningseffekten är viktigast vid full utsträckning, där den ostödda längden på stången är som störst och även en lätt böjning leder till ojämnt tätningskontakttryck. Under tusentals cykler accelererar den ojämna kontakten slitaget på ena sidan av tätningen långt innan resten av tätningen visar några tecken på nedbrytning.

Bom hydrauliska kolvstänger hanterar belastningsvinklar, inte bara belastningsvikt

Ett vanligt missförstånd med bom hydrauliska kolvstänger behandlar den nominella lasten som en rent vertikal kraft. I praktiken upplever bomcylindrar ständigt skiftande belastningsvinklar när bommen artikulerar genom sitt arbetsområde, vilket introducerar ett böjmoment på stången utöver den axiella tryck- eller dragkraft som den i första hand konstruerats för. Denna kombinerade belastning är anledningen till att bomstänger i allmänhet behöver en större diameter i förhållande till deras slaglängd än en stång som används i en enkel rätlinjig lyftapplikation skulle kräva.

Där den extra stressen koncentreras

Böjspänningen från en vinklad last fördelar sig inte jämnt längs stången. Den koncentreras nära punkten för maximal ostödd längd, vanligtvis nära full utsträckning, vilket också är där risken för buckling redan är högst. Denna överlappning är anledningen till att bomstångsfel, när de inträffar, är oproportionerligt sannolikt att inträffa under förlängd, vinklad drift snarare än under indragning eller neutral position.

Smalhetsförhållande: Antalet som faktiskt förutsäger knäckning

För extra långa bom hydrauliska kolvstänger , den enskilt mest användbara ingenjörssiffran är inte diameter eller materialkvalitet i sig – det är slankhetsförhållandet, beräknat från spöets effektiva längd dividerat med dess rotationsradie. Ett högt slankhetsförhållande betyder att staven är mycket mer benägen att bucklas under tryckbelastning än en kortare, tjockare stav skulle ha samma diameter, även om båda är gjorda av identiskt material.

Det här är en av de beräkningar vi gör tidigt i designstadiet när vi utvecklar en extra lång hydraulisk kolvstång för bom, eftersom gissningar på diameter baserat på enbart slaglängd tenderar att antingen överbygga stången i onödan eller göra den känslig för buckling under verkliga arbetsförhållanden.

Beläggningens tjocklek och hårdhet är inte samma avvägning

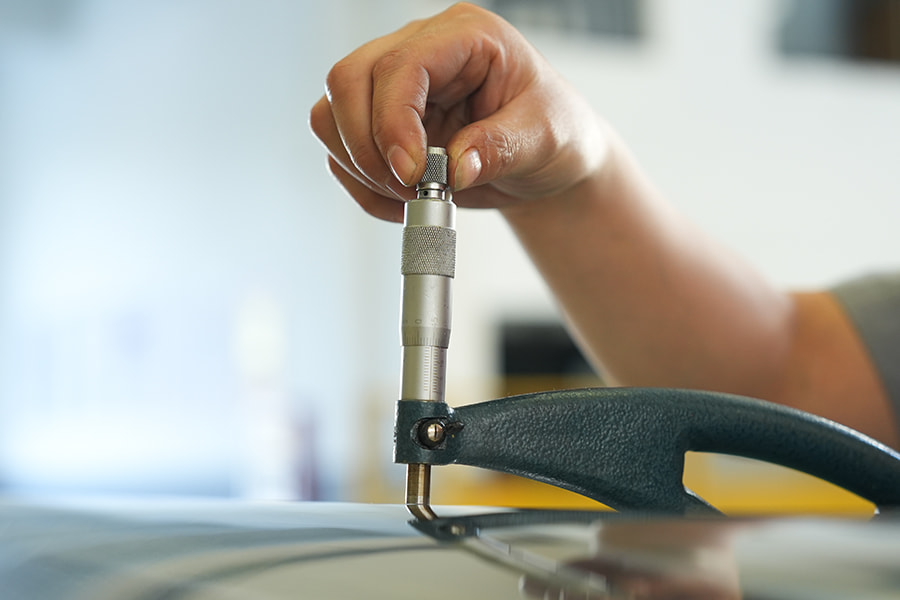

Ett överraskande antal köpare antar att en tjockare beläggning automatiskt innebär en mer hållbar hydraulcylinderkolvstång, men beläggningstjocklek och substrathårdhet löser två olika problem. Ett tjockare hårt kromskikt förbättrar korrosionsbeständigheten och kan förlänga livslängden för själva beläggningen, men om det underliggande stålet inte har härdats genom induktionshärdning eller liknande process, förblir stången känslig för deformation under kraftig sidobelastning, eftersom beläggningen inte tillför strukturell styrka till kärnmaterialet.

• Tjockare beläggningar förbättrar motståndet mot ytkorrosion och nötande slitage över tiden

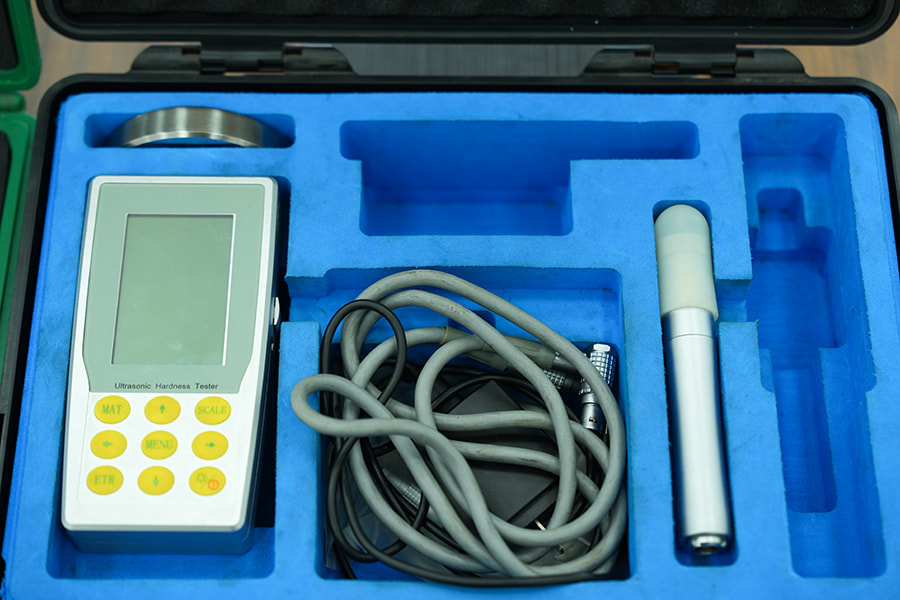

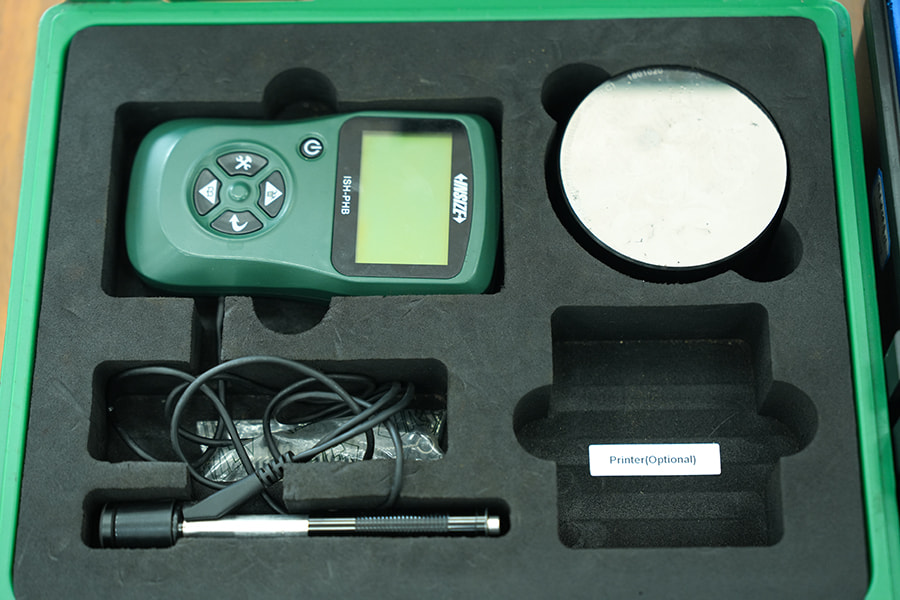

• Kärnhårdheten avgör hur väl staven motstår att böjas eller bucklas under mekanisk påverkan
• Alltför tjocka beläggningar kan faktiskt öka risken för flagning om vidhäftningen inte kontrolleras ordentligt under plätering
• En stav med både en härdad kärna och en lämpligt tunn, väl vidhäftad beläggning överträffar vanligtvis en med endast en tjock beläggning över en mjuk kärna

Mellanstödsavstånd ändrar den effektiva spännlängden

I flerstegs bomaggregat är den effektiva bucklingslängden för en stång inte bara dess fulla fysiska längd – det är det ostödda avståndet mellan styrpunkterna. Att lägga till mellanliggande stöd längs en bomhydraulisk kolvstångs rörelsebana kan på ett meningsfullt sätt minska den effektiva längden som används i bucklingsberäkningar, vilket är anledningen till att vissa extra långa bomkonstruktioner innehåller ytterligare styrbussningar eller stödfästen istället för att enbart förlita sig på en större stångdiameter för att hantera belastningen.

Denna avvägning är viktig i applikationer som pålningsmaskiner och grävmaskiner, där bomgeometrin ofta begränsas av maskinens totala storlek. Istället för att skala upp stavdiametern på obestämd tid, vilket ökar vikt och kostnad, är konstruktion av stödstrukturen runt staven ofta ett mer effektivt sätt att kontrollera risken för buckling samtidigt som monteringen håller sig inom en hanterbar viktbudget.

Transport och hantering orsakar mer skada än de flesta förväntar sig

Det är lätt att anta att när en extra lång hydraulisk kolvstång har klarat slutbesiktningen ligger risken för skador bakom den, men transport och hantering står för en betydande del av ytdefekterna som finns i långa stänger innan de ens är installerade. Ett spö som vilar utan stöd över hela sin längd under frakt kan utveckla en lätt permanent båge helt enkelt av sin egen vikt, särskilt om den inte vaggas på flera punkter längs sin längd.

• Stavar bör stödjas på flera punkter under transporten, inte bara i de två ändarna
• Skyddshylsa hjälper till att förhindra ytrepor från kontakt med förpackningsmaterial eller intilliggande stavar
• Vertikal lagring föredras ibland framför horisontell lagring för mycket långa stavar för att undvika gradvis nedsjunkning under längre lagringsperioder
• Lyftpunkter bör identifieras i förväg, eftersom felaktiga lyft kan leda till en böjning som inte är synlig förrän stången är under belastning

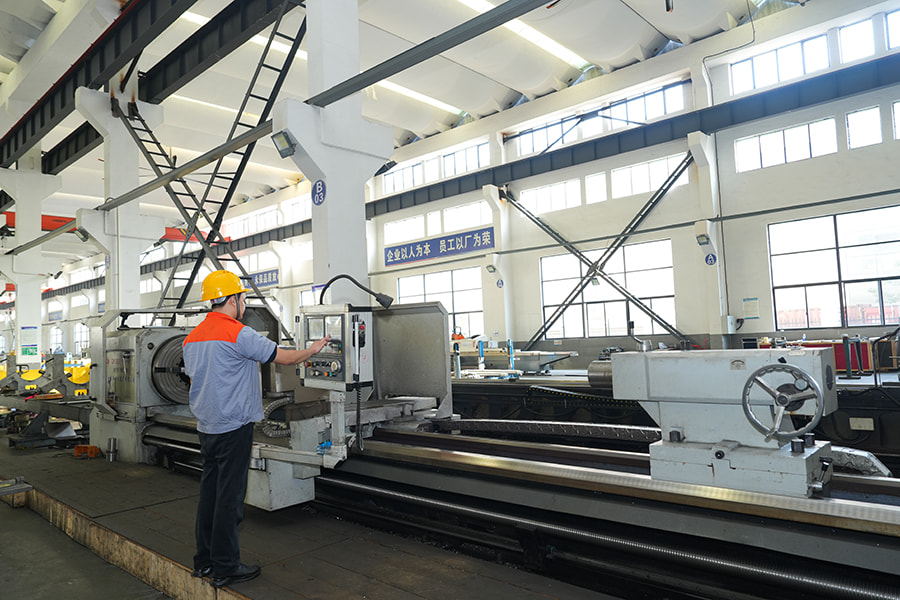

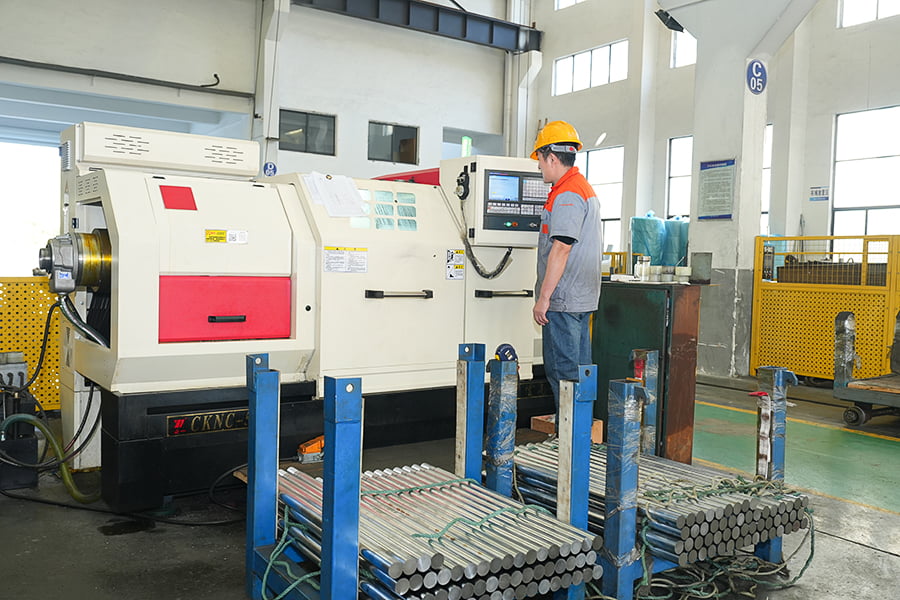

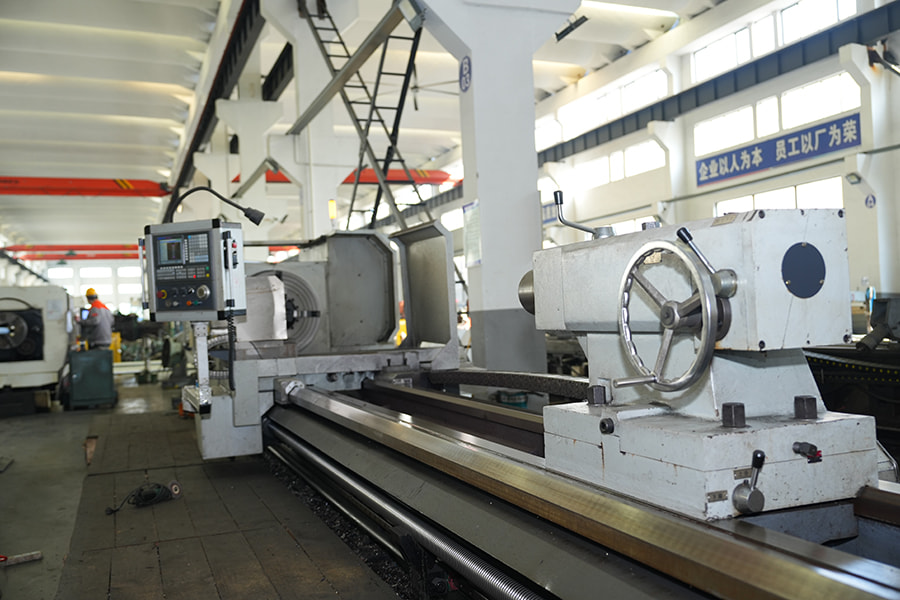

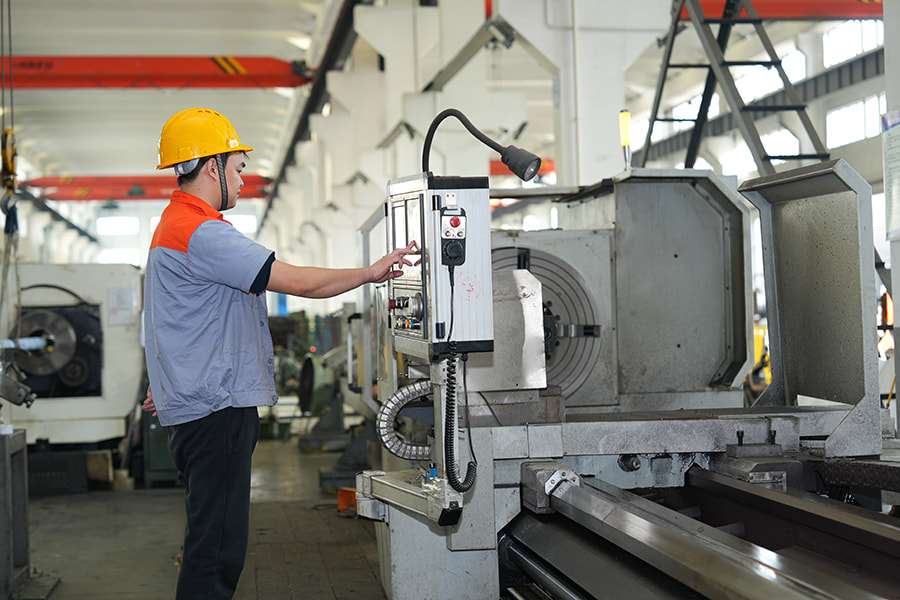

Efter att ha tillverkat kolvstänger för vattenskydds-, marin- och gruvutrustning från vår Wuxi-anläggning i flera år, har vi upptäckt att förpacknings- och hanteringsprocedurer för extra långa stavar ofta behöver lika mycket uppmärksamhet som själva bearbetningsprocessen.

Trötthetslivet är en annan fråga än statisk styrka

A hydraulcylinderkolvstång kan enkelt klara ett statiskt belastningstest och fortfarande misslyckas långt innan dess förväntade livslängd om utmattningsprestandan inte beaktades korrekt. Statisk hållfasthetstestning bekräftar att spöet klarar en given belastning en gång, men utmattningslivslängden beskriver hur spöet håller sig under upprepad cykling, vilket är det tillstånd det faktiskt upplever i verklig drift. Ytkvaliteten spelar en stor roll här, eftersom mikroskopiska ytojämnheter fungerar som spänningskoncentrationspunkter där utmattningssprickor tenderar att initieras under tusentals cykler.

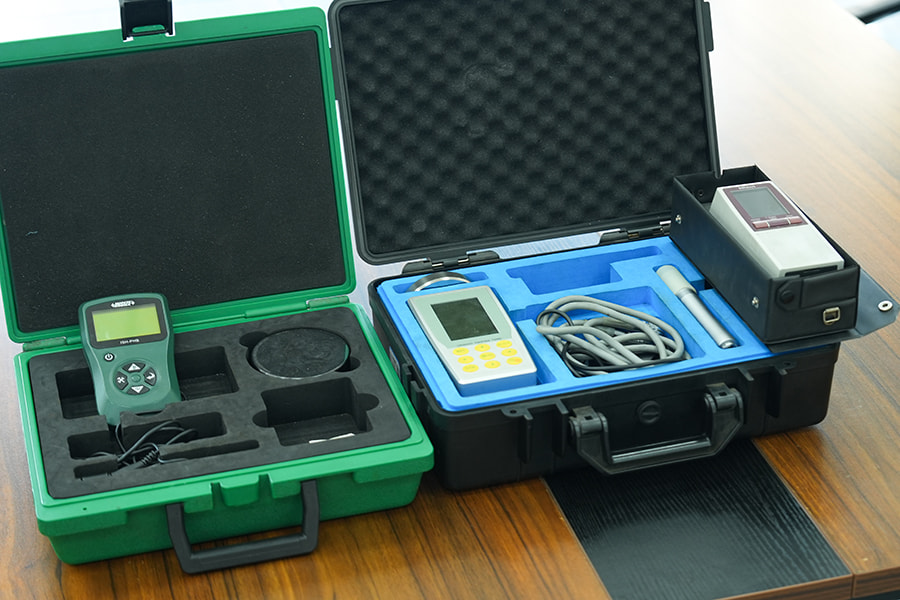

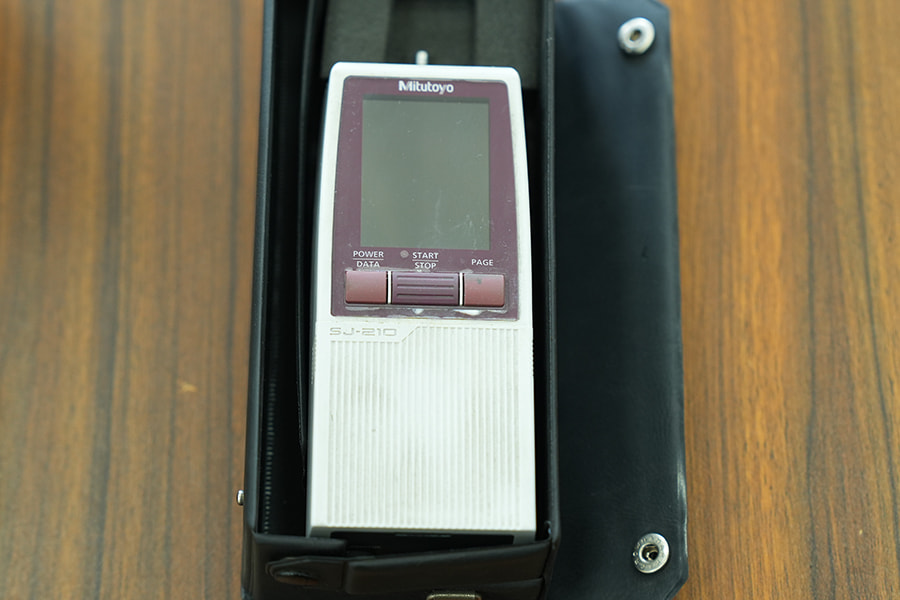

Detta är en del av varför specifikationer för ytjämnhet för kolvstänger ofta är strängare än vad som skulle behövas enbart för tätningskompatibilitet. En stång som tätar perfekt med en något grövre finish kan fortfarande utveckla utmattningssprickor tidigare än en stång som bearbetas och poleras till en finare tolerans, särskilt i högcykelapplikationer som grävmaskins bomcylindrar som ständigt dras ut och dras in under en arbetsdag.
